親戚送我一台故障的多媒體喇叭 Altec Lansing MX5021. 此機外觀還很新,串接燈泡通電測試沒短路,機器有亮燈但沒聲音.初步觀察,除左右中音喇叭懸邊老化脆裂外,應無嚴重問題. 上網查一下,此機算多媒體喇叭中的高級品,剛上市時要價上萬,想必音質應水準之上.

Altec Lansing MX5021 多媒體喇叭維修歷程

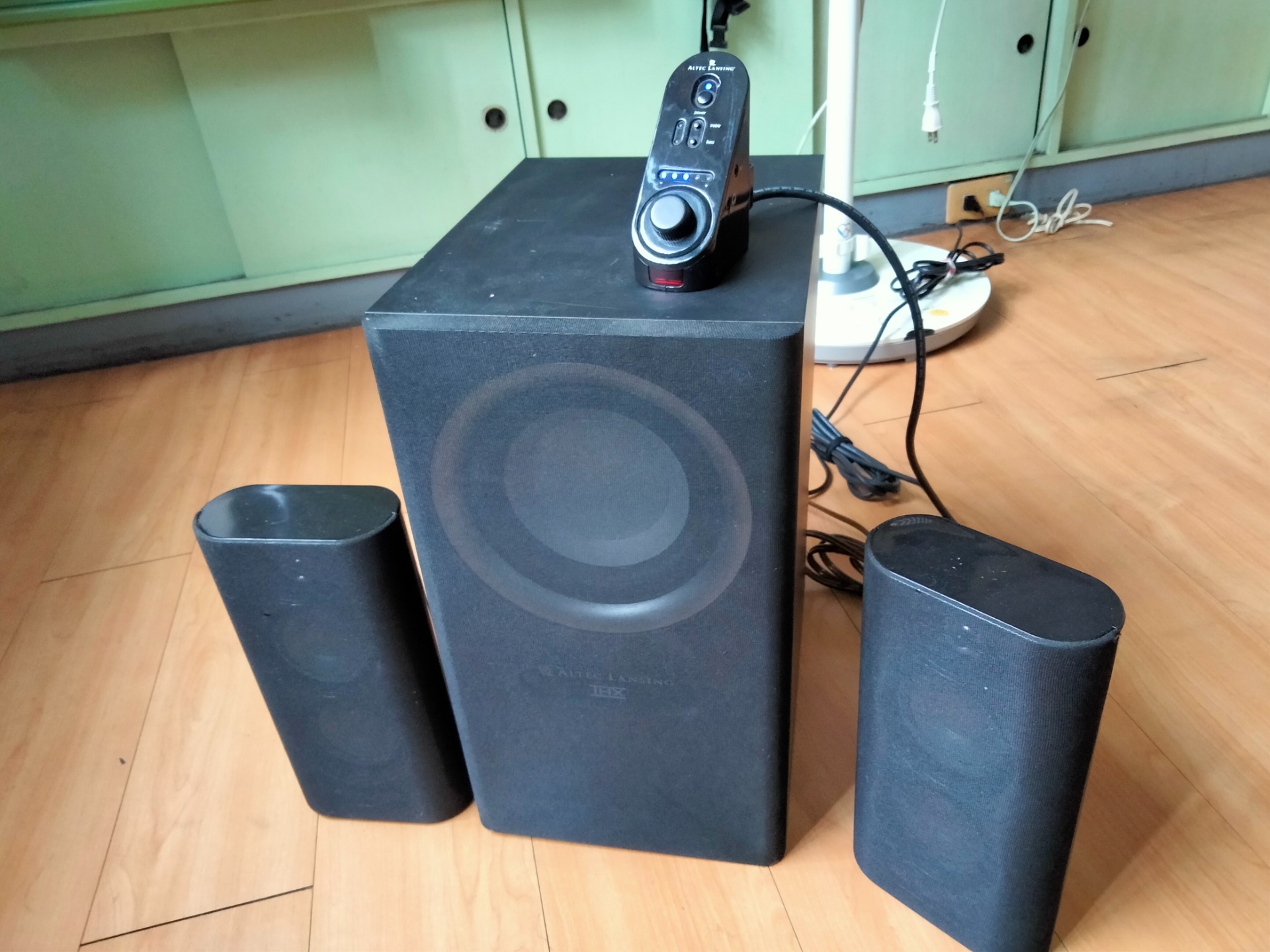

雖然已有些年紀了整體外觀還不錯,

網上受災戶大都是與本機問題一樣,開機指示燈有亮,但無聲音,解決辦法是清除機板上的黃色固定膠,原因是,此膠會因老化,受潮而輕微漏電,影響電子零件.

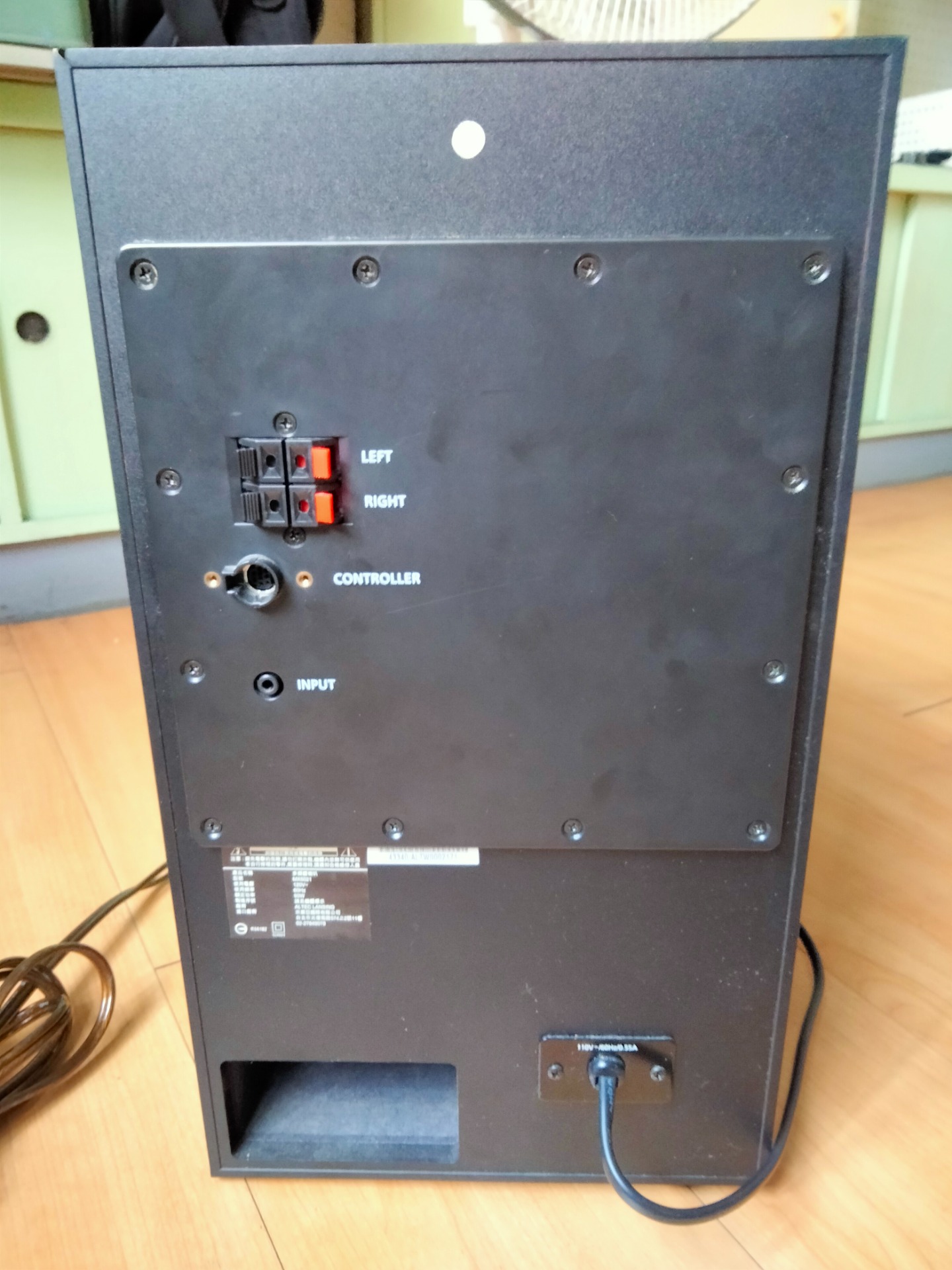

先拆低音喇叭背後十餘支螺絲，可拉出面板約10公分就卡住,用手電筒照明發覺有2pin低音喇叭連接器與6pin變壓器連接器必須先拔下才能將面板取出.

拆除四周12顆螺絲就能開面板. 要清除黃色固定膠,就要連左右聲道端子的螺絲,主控器插座的螺絲拆除.

受制於空間狹小,左手扶面板,夾住手電筒照明,右手伸進去拔連接線.非常難拔下,要有耐心慢慢來,2pin(紅黑線,低音喇叭)先被拔下,6pin(2紅,2黃,1黑1白線,變壓器供電,雙18V)搞了快10分鐘才拔下,取出才發現,原廠將連接器也上黃膠,害我手指超痛的.

觀察機板,確實有許多黃膠在電子零件,機板與塑膠框,鐵件處,開始動手清,要小心,不要傷到線路. 我是先用美工刀,翹開小縫,再用精密一字起子插入騰出較大開口,鑷子深入開口夾住拉掉黃膠.過程中有些很輕鬆用摳的即可拿掉,有些弄很久,全部清乾淨約花1小時.其中有些地方黃膠,受限空間過小,還要再拆塑膠配件,才能清除.

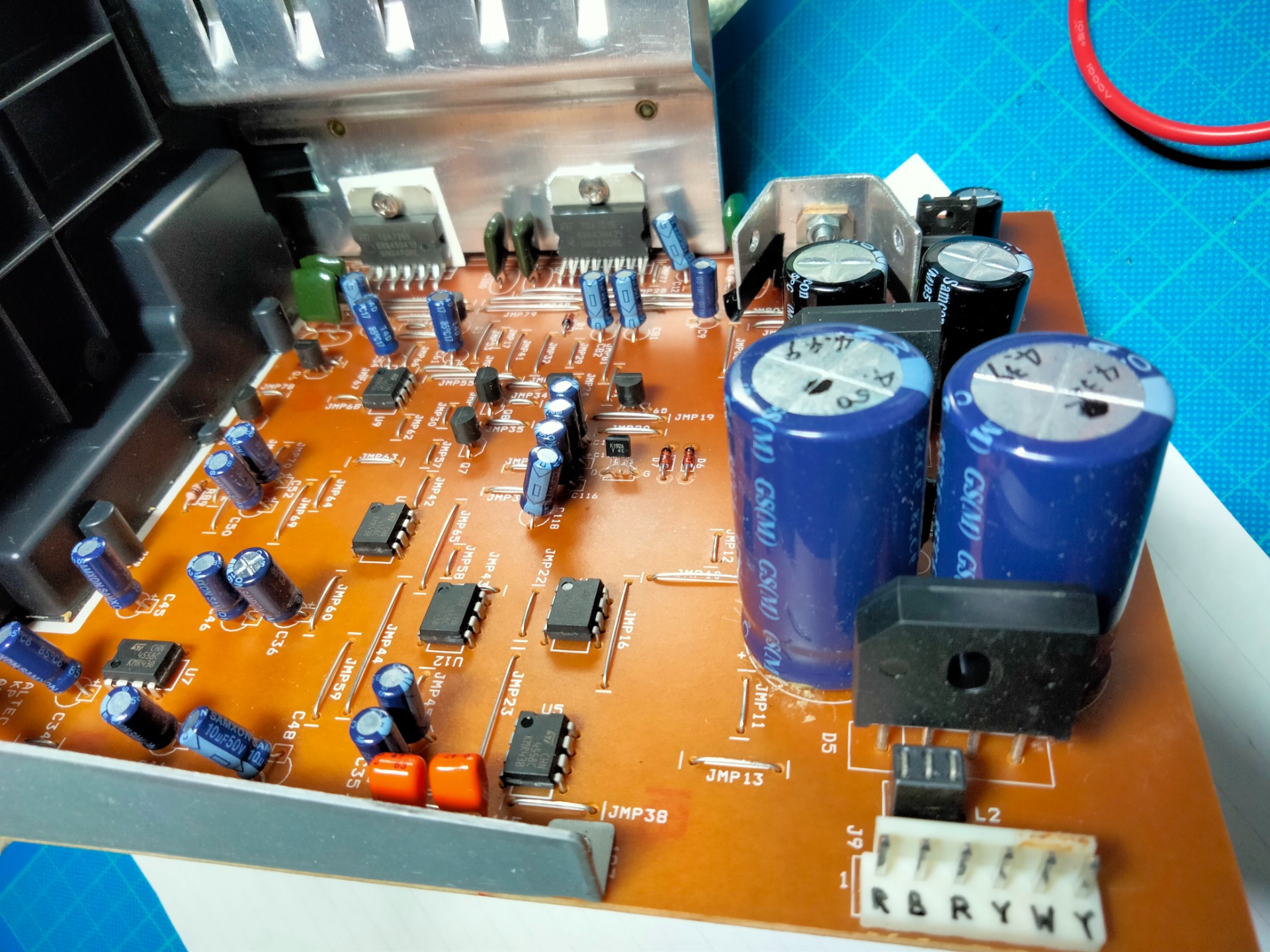

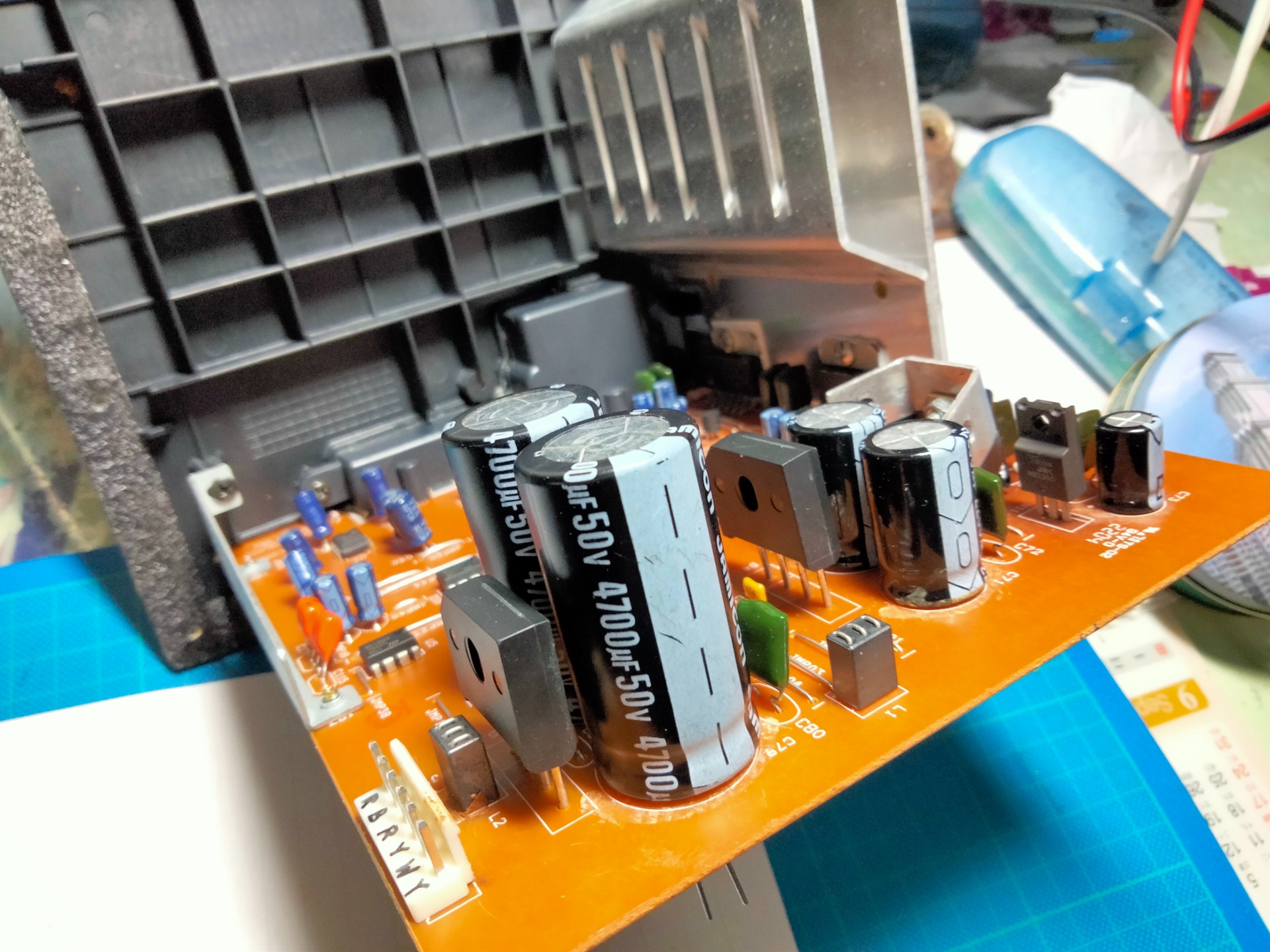

已被拆下取出的機板. 這是清除黃色固定膠後所拍攝. 請注意看右下角,低音喇叭的白色連接器與左上角藍色 4700uF 電容後方的白色連接器,就是原廠所打的黃膠.

對機板電解電容,IC,整流橋做絕緣測試,沒短路. 對電容數值檢查時,找到一組2個1000uF/16V串接電容,一個正常值,另一個很低,兩個一起換掉.除此之外就沒看到任何異常.

功放,穩壓IC的部分,非我專業,也懶得查腳位定義.只看到7805原廠並沒有加散熱片,致使機板過熱烤焦變色,我自己DIY一個散熱片做改善.

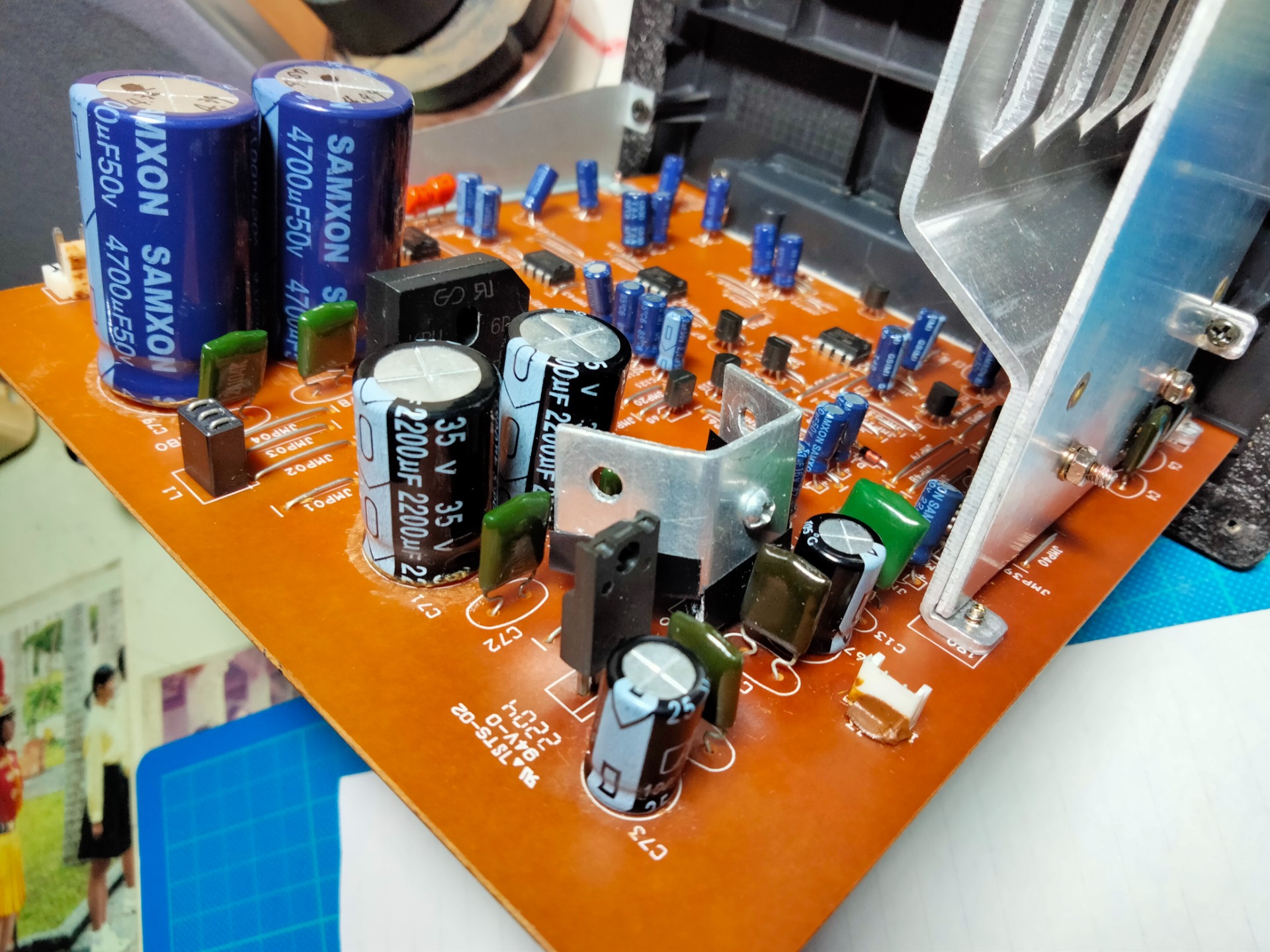

左圖右下為2個黑色 1000uF/16V串接電容

左圖中偏右有一帶孔鋁片,是隨手DIY 為7805加裝散熱

通電測試,可發出聲音,但很小,調音量沒用,且偶爾沒聲,實在令人失望,開始查音源輸入部份,找到原廠3.5mm 鍍金端子音源線,左,右.與地線,竟然三條斷兩條,扭轉音源線時好時壞,直接換一條,總算正常發聲了.

沒想到試不到兩小時,開始出現斷續發聲,關機再重開竟然完全無聲,不甘心連試幾次都一樣靜悄悄. 內心開始掙扎,還要繼續花時間嗎? 看來可能還有其他問題. 先丟一旁,想一想,過幾天再決定棄修否.

幾天後,手又癢了. 再把機板拆出來,用放大鏡仔細檢查,發現一組2個4700uF/50V串接電容在機板上有疑似液體洩漏乾固痕跡. 先做在線測量,兩顆數值還有約4400uF,有些偏低 . 拆下再量也是約4400uF. 仔細檢查外觀,發現電容底部不平整,好像膨脹了,用尺比對才確認沒錯,真的變形了. 焊上新電容,裝回機板,再試,心想如果還不行,就放棄. 結果真的發聲了,連試多次,,都沒問題.
