Led 燈珠更換 DIY 歷程

2022-01-09

本文適合想 DIY 換LED 燈具上損壞的燈珠,但手上沒有專業拆焊設備,只有烙鐵...等基本工具下,變通方法. 因Led燈具設計為一次性消費品,不考慮維修,都膠合組立所以,拆解過程多少會傷到外殼,換修所花費時間成本可能比新品價格高.

起初,購置不到2年的Led燈具,可能點燈時間較長,陸續出現閃爍,點不亮等徵狀,感覺使用壽命比傳統日光燈,螺旋節能燈短. 所節省的電費金額可能還小於買新品.拆開Led燈具,不管是支架燈(T5),日光燈(T8)還是崁燈,內有驅動器(AC轉DC),數十顆Led燈珠串並聯,加上防塵散熱罩所組成.

Led燈珠好壞判斷,可先檢查外觀,如果發黑應該已損壞,再來用電錶二極體檔位對每一顆Led燈珠,做點亮測試(要注意正負極)找出外觀完好但已失效燈珠.做記號準備更換新品

左圖為 "舞光" T8, 4尺, Led 日光燈修復後,正在測試. 其防塵保護照上未裝回.

先觀察燈珠電路板背面,一種是半透明玻璃纖維電路板,可隱約看到背面的串並聯電路與Led燈珠.這種要用一般打火石打火機,對玻璃纖維電路板,距約3公分加熱,同時拿鑷子夾住燈珠做輕微搖晃,直到取下燈珠.

注意,打火機不耐點火太久,默數10秒還取不下燈珠,就換另一個打火機做持續加熱.

另一種是玻璃纖維電路板還加一層鋁片幫助散熱, 鋁片散熱極快,要用電子點火噴射式打火機(藍色火焰,升溫快速,且高),對玻璃纖維電路板加熱,做法同上.

以上是我搞壞好幾個打火機,燒焦好幾片電路板才得來經驗,網路上也有用斜口鉗直接剪掉壞燈珠,我試過,有時可漂亮取下燈珠,但大多還殘留碎片,反而難處理,最悲慘的是連銅箔一併被撕裂(可補焊但費工費時).

左圖是我以前練習用打火機拆燈珠後的電路板, 有燈珠編號標示, 金屬色為燈珠焊點,大的為負極,小的為正極. 焊點極小. 所拆下的燈珠,就當作日後維修用備品.

· 2. 預焊處理

拆下燈珠後可見正負極焊點,只有1到2mm平方大小,放上新燈珠會發現沒有焊接空間,這是因為工廠生產是將Led燈珠沾上錫膏貼合在電路板,再過加熱焊台. 所以必須在正負極兩側擴大焊接點(我是用美工刀刮除絕緣漆,使之露出銅箔),再沾助焊劑,上一層愈薄愈好的錫(上錫太厚,Led兩側會高低不平,騰空)

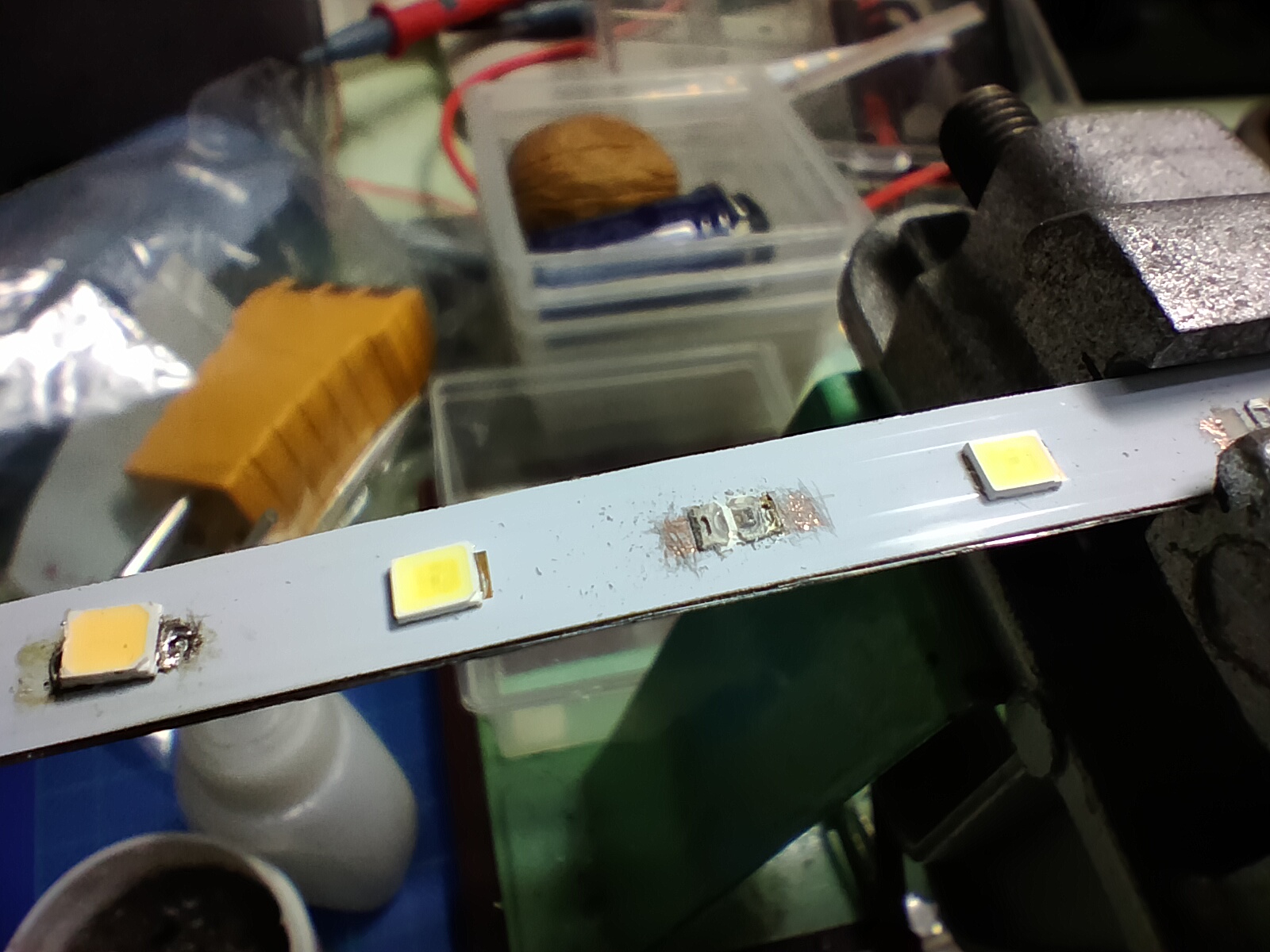

左圖兩顆淺黃燈珠為原廠燈珠是貼片處理,左右兩側要用烙鐵解焊空間極小,加熱過久則燈珠會熱變形損壞.

裸露銅箔圍為美工刀刮掉漆後的擴大焊點. 上面還留一小片用斜口鉗剪下壞掉燈珠所殘留金屬.

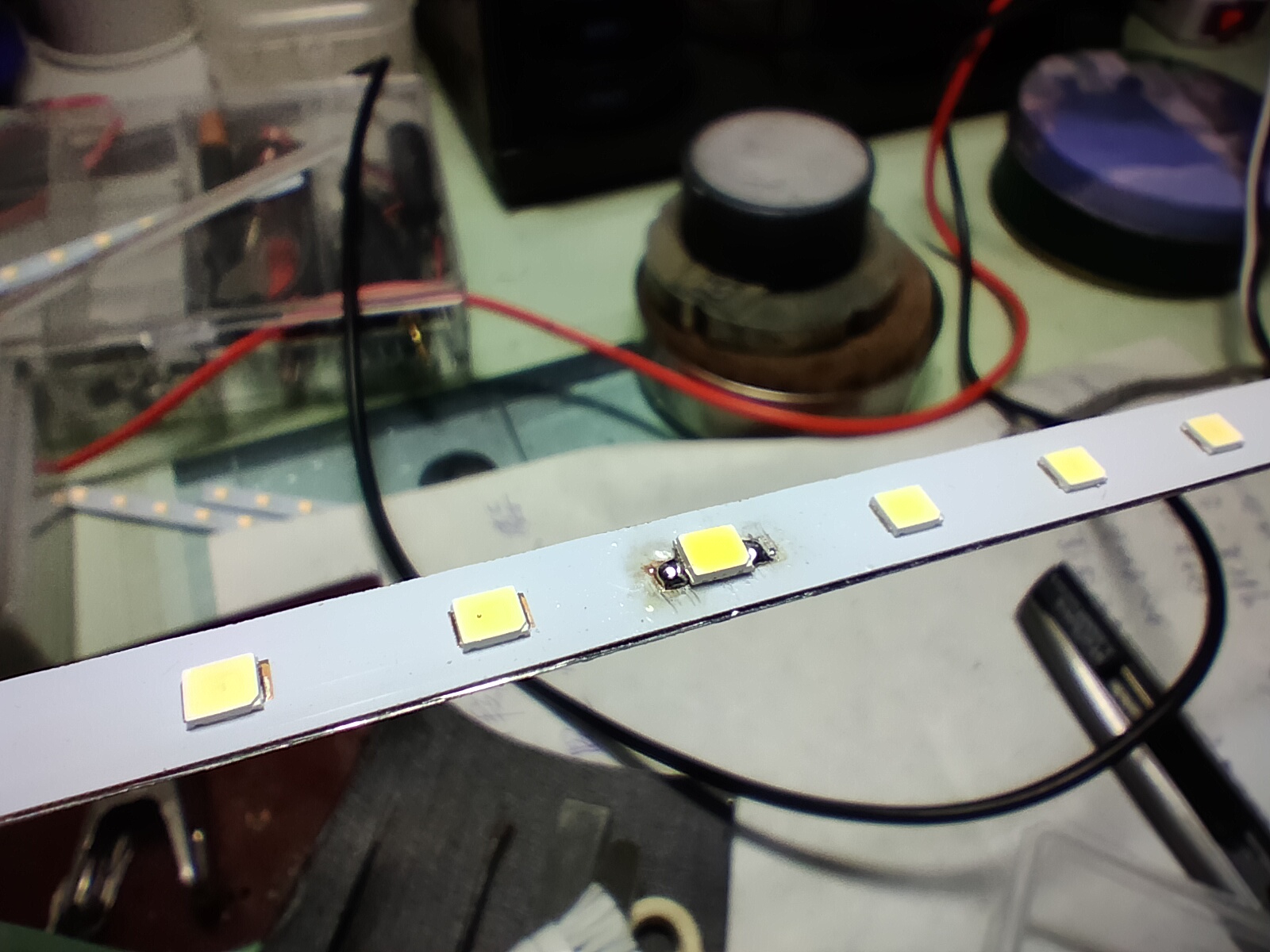

放上新品Led,正負極確認無誤,用烙鐵沾錫先焊燈珠一側,固定後再焊另一側,冷卻後用電錶二極體擋位測試,會發亮就算修復.再依續更換其他損壞Led.

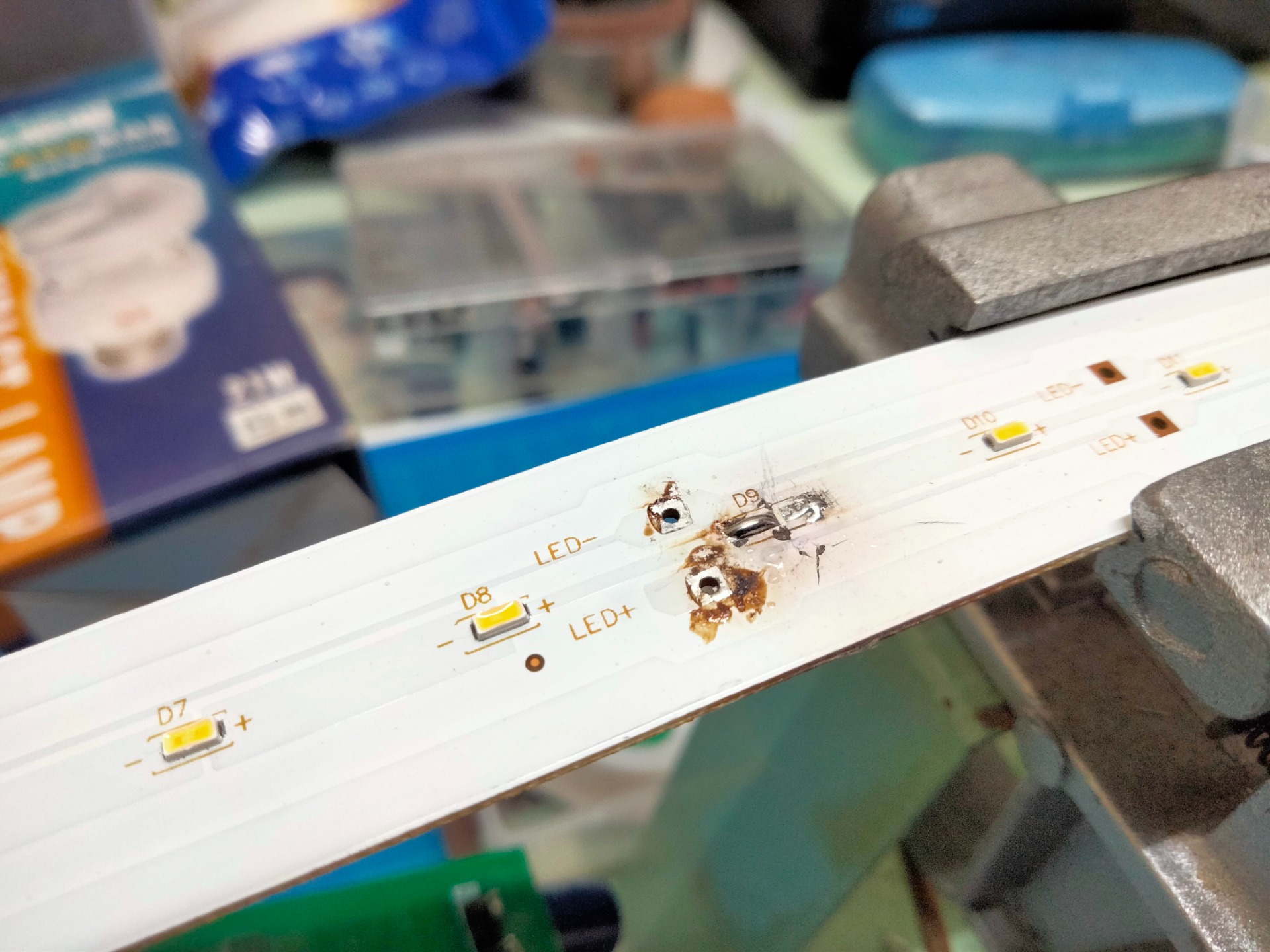

左圖為另一隻,"飛利浦" T5, 4尺,Led支架燈. 也是數顆燈珠損壞. 已擴大焊點,上錫準備焊新燈珠

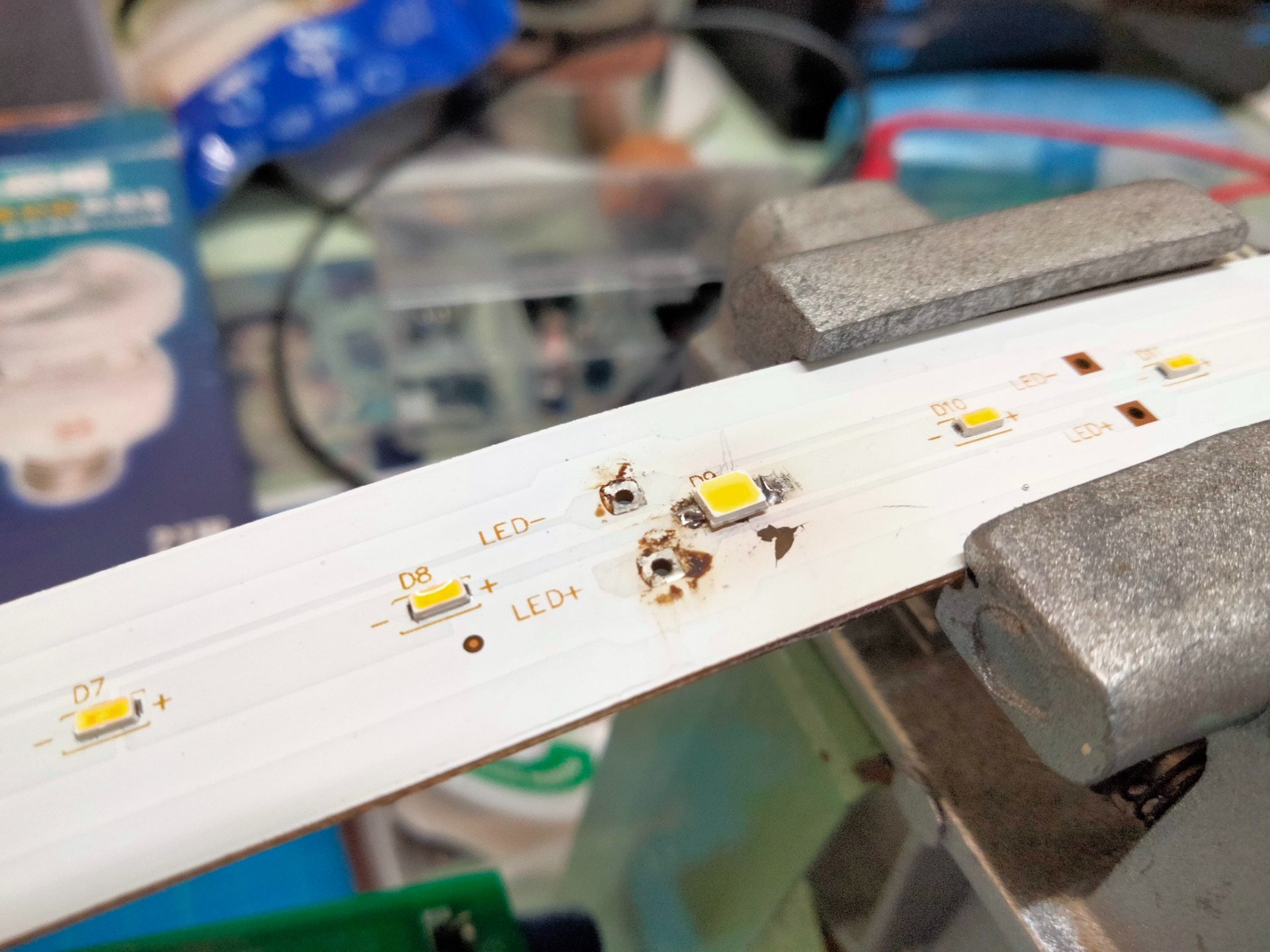

左圖為換上燈珠後,因使用替代燈珠,與左右原廠燈珠不同.

以上是我維修經驗,剛開始要多練習,上手後就蠻快的,且成功率將近100%. 燈珠完全修復後做通電測試,如果通電不亮,那再往驅動器查修,大多問題是在電解電容漏液,膨漲,容值不足居多(燈會閃爍),小部份是IC損壞,那就棄修吧,此種零件不好買.

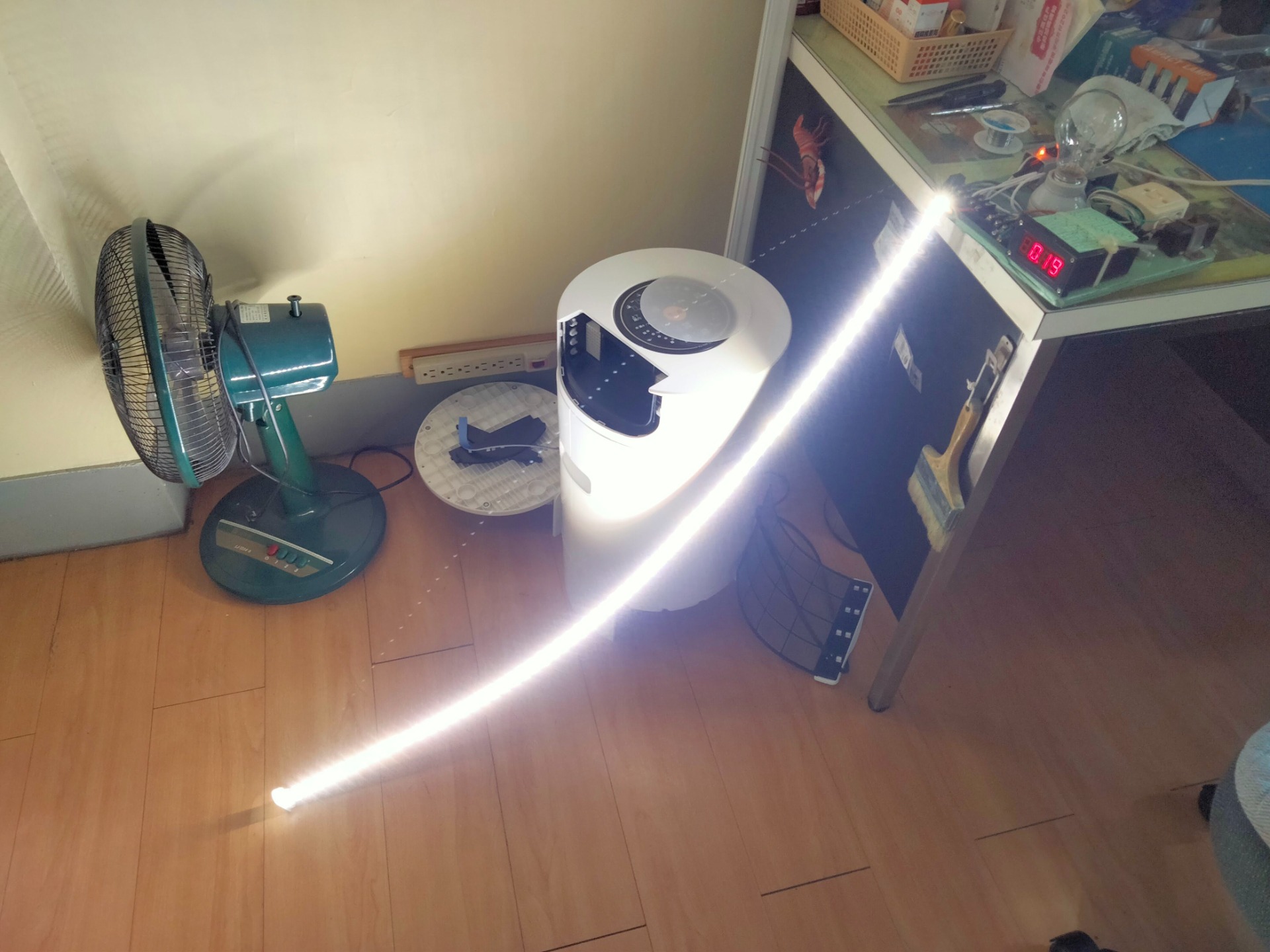

左圖為,"飛利浦" T5, 4尺,Led支架燈,完修測試中.
